Что такое винтовые сваи и где их применяют
Винтовая свая представляет собой металлическую колонну с навитой или прикреплённой лопастью, предназначенную для передачи нагрузок от надстройки на несущий слой грунта. Основные элементы конструкции — трубчатый ствол (часто круглого сечения), одна или несколько лопастей и оголовок для передачи и распределения нагрузок. Типовые диаметры ствола находятся в диапазоне примерно 57–133 мм, длина стандартных изделий обычно варьирует от 1,5 до 6 м, а толщина стенки трубы — порядка 3–8 мм, в зависимости от проектных требований и механических нагрузок. Винтовые сваи передают осевую нагрузку на несущий слой грунта за счёт работы лопасти и трения по поверхности ствола.
Конструкция, материалы и типовые формы лопастей
Конструкция включает корпус из углеродистой стали (марки St3/S235 или эквивалент), приваренные или наконечные лопасти и верхний оголовок. Лопасти бывают односпиральными, многоспиральными, плоскими и коническими; диаметр лопасти обычно превышает диаметр трубы в 2–6 раз. Шаг навивки и площадь лопасти влияют на несущую способность: увеличение площади лопасти повышает расчётную несущую способность при прочих равных условиях, но увеличивает момент при завинчивании. Применяют покрытия для защиты стали: горячее цинкование и полимерные эмали — толщина цинкового слоя в типичных случаях составляет порядка 50–150 мкм, полимерные покрытия — 100–300 мкм.
Сценарии применения и технические ограничения
Винтовые сваи целесообразны при мягких и средней плотности грунтах: торфяно-глинистых, пылеватых и песчаных слоях с глубиной залегания несущего пласта в пределах достижимой длины сваи. Препятствиями служат крупные включения (камни, глыбы), плотные скальные пласты и слоистая структура с чередованием мягких и очень плотных прослоек, что снижает эффективность завинчивания и может привести к повреждению покрытия. Уровень грунтовых вод напрямую не ограничивает применение, но влияет на выбор коррозионной защиты и требуемую толщину покрытия. Для заказа монтажа и профессиональной установки винтовых свай посетите наш сайт https://yamoburexpert.ru/services/ustanovka-vintovyh-svaj/.
Геология участка и выбор параметров сваи
Выбор параметров сваи основан на геологических данных и расчёте нагрузок. Правильная длина определяется глубиной залегания несущего слоя и расчётной нагрузкой, диаметр и шаг лопасти — исходя из требуемой несущей способности и ограничений по моменту завинчивания.
Оценка грунтов: методы полевых и лабораторных исследований
Полевые методы включают разведочные бурения, шурфы, стандартные статические и динамические испытания (CPT, SPT), геофизические съёмки и георадар. Лабораторные исследования определяют крупность, влажность, плотность, пределы текучести и углы внутреннего трения. Практика предусматривает выполнение пробных скважин на глубину, превышающую ожидаемую длину сваи минимум на 1 м для установления состояния несущего пласта.
Расчёт длины, диаметра и несущей способности сваи
Расчёт основан на сумме вклада торцевого сопротивления лопасти и бокового трения ствола. Для проектирования применяют методы предельного равновесия, эмпирические корреляции и расчёт по журналам момент-проход с полевых испытаний. Необходимая длина должна обеспечить вхождение лопасти и часть ствола в несущий слой не менее чем на 0,5–1 м в зависимости от характера грунта. При групповом расположении свай учитывают взаимодействие и перераспределение нагрузок.
Подготовка и разметка под монтаж свайного поля
Разметка и подготовка площадки обеспечивают точность расположения и безопасность работ. Перед началом проверяют наличие подземных коммуникаций и задают контрольные уровни.
Вынос осей, проверка рельефа и учета коммуникаций
Вынос осей выполняется по проектным координатам с установкой маяков и контрольных точек нивелиром или лазерным уровнем. Рельеф проверяют на предмет отметок и уклонов, учитывают расположение подземных коммуникаций с использованием инструментов поискового характера и проектной документации. Смещение положения свай допустимо только в пределах проектных допусков при согласовании с проектировщиком.
Требования к доступу техники и зоне хранения материалов
Для механизированной установки требуется проезд и рабочая площадка для привода и монтажной техники; типичный проезд для мелкой техники — порядка 3 м ширины, площадка для склада материалов — с учётом развёртки и устойчивого основания. Материалы следует хранить на подкладках для предотвращения контакта с влажным грунтом и коррозии.
Технология установки винтовых свай
Технология включает последовательность: разметка, монтаж привода, завинчивание до проектной глубины, контроль параметров и оформление оголовка.
Ручной и механизированный порядок завинчивания

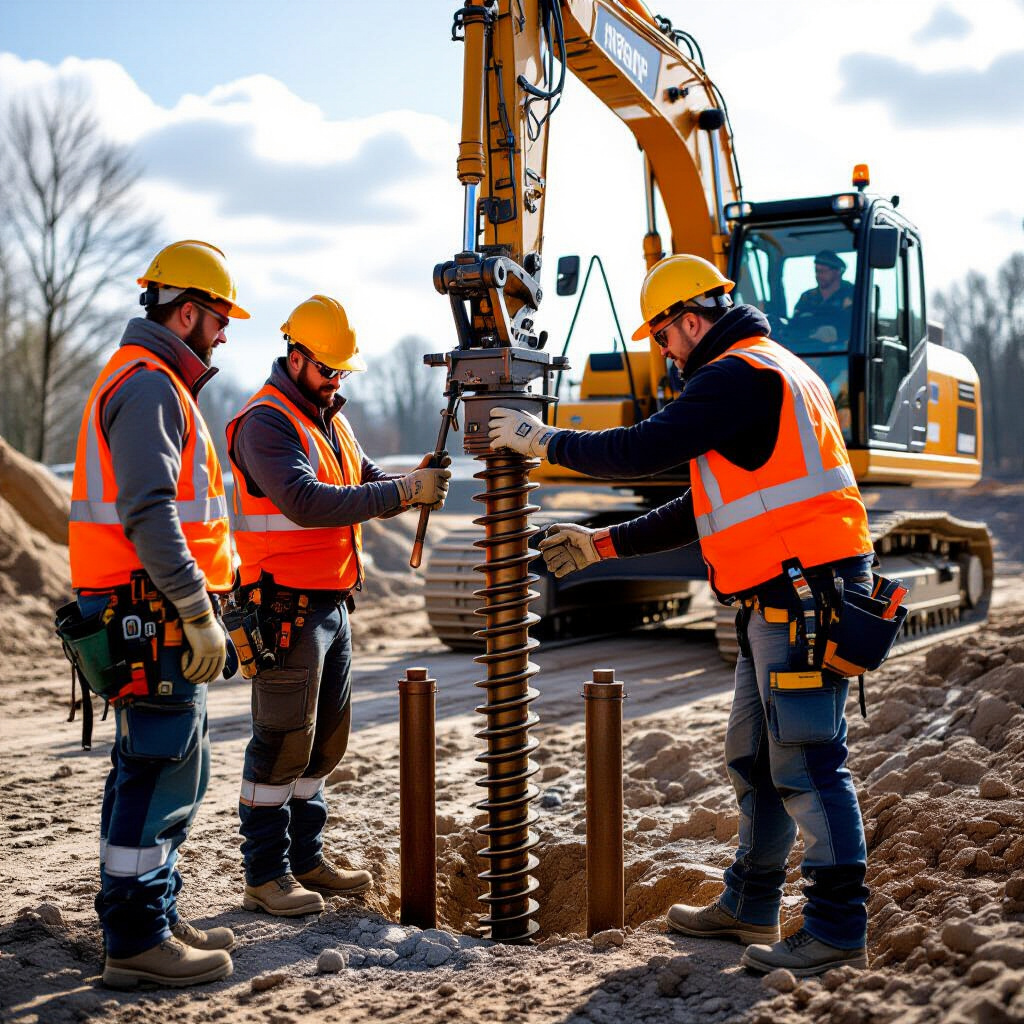

При ручной установке используется рычаг или механический ключ; процесс подходит для лёгких свай и малых нагрузок. Механизированный способ предполагает применение гидравлических винтовёртов, мотобуров с адаптерами или установок на базовой платформе. Завинчивание ведётся с плавным увеличением момента, при задержке или остановке из-за включений выполняется извлечение, очистка лопасти или локальное вскрытие грунта и повторная попытка.
Контроль вертикальности, момента и глубины погружения
Вертикальность проверяют цифровыми инклинометрами или простым отвесом; допустимые отклонения обычно не превышают 1–2° от вертикали. Момент завинчивания фиксируется динамометром или электронным датчиком момента; глубина контролируется по меткам на стволе и нивелиру. Протоколы измерений фиксируют последовательность значения момента и глубины для каждой сваи.
Оборудование, инструменты и контрольные приборы
Выбор оборудования определяется диаметром и длиной свай, структурой грунта и объёмом работ.
Выбор привода и адаптеров под диаметр сваи
Приводы бывают ручные, электрические и гидравлические. Для каждого диаметра применяют соответствующие адаптеры и захваты, обеспечивающие плотную передачу момента. Адаптеры подбирают с расчётом на максимальный предполагаемый момент завинчивания и на возможность монтажа оголовка.
Приборы для измерения момента, вертикальности и осадки
Необходимы: момент-датчики (торкометры), цифровые инклинометры, лазерный уровень или нивелир для контроля высоты, рулетки и маркшайбы для глубины, приборы для регистрации осадки при нагрузочных испытаниях. Регистрация данных в журналах обеспечивает последующую приёмку и верификацию работ.
Защита от коррозии и монтаж оголовков
Защита металла и конструктивное исполнение оголовков влияют на срок службы и эксплуатационные характеристики фундамента.
Варианты покрытий, изоляции и конструктивной защиты
Применяют горячее цинкование, полимерные покрытия, битумные лаки и анодную защиту. Горячее цинкование обеспечивает барьерную и жертвенную защиту с типичной толщиной слоя 50–150 мкм; полимерные покрытия дают дополнительную барьерную защиту, особенно в агрессивных средах. В местах контакта стали с бетоном используют изоляционные прокладки для предотвращения локальной коррозии.
Устройство оголовка и способы крепления надконструкций
Оголовок выполняют в виде сварной плиты или корпуса с анкерными болтами для передачи нагрузок на ростверк или балку. Конструктивно оголовок обеспечивает передачу и распределение нагрузок на надстройку; крепление может быть болтовым или сварным в зависимости от проектных требований и возможности демонтажа.
Испытания, приёмка работ и типичные ошибки
Контроль качества включает визуальный осмотр, инструментальные измерения и нагрузочные испытания.
Нагрузочные испытания, методы и оформление результатов
Нагрузочные испытания выполняют статическим приложением нагрузки по ступеням: последовательное увеличение до расчётной и контрольной величины с выдержкой на каждой ступени. В процессе измеряют осадку и фиксируют зависимость «нагрузка — осадка». Оформляются акты с результатами замеров, протоколами моментов завинчивания и геометрии свайного поля. Для приёмки фиксируют соответствие показателей проектным требованиям.
Частые дефекты монтажа и способы их обнаружения и устранения
Типичные дефекты: значительное отклонение от вертикали, повреждение защитного покрытия при сварке или при проходе включений, недостаточная глубина вхождения лопасти в несущий слой, превышение допустимого момента завинчивания без соответствующей несущей способности. Обнаружение производится визуально, по журналам моментов и по результатам нагрузочных испытаний; устранение — коррекция положения, добивка или замена сваи, локальная антикоррозионная обработка и повторная приварка оголовка.
