Из чего делают систему заземления
Конструктивно заземление состоит из заземлителя (заземляющего контура), заземляющей шины и соединяющего их проводника. В качестве заземлителя часто используются металлические штыри-электроды, закопанные или забитые в землю так, чтобы сопротивление заземлению было ниже минимально возможного (30 Ом для сети 220 В без газового котла и 10 Ом — при его наличии). Заземлитель крепится соединяющим проводником с заземляющей шиной в распределительном щитке, к которой присоединяется проводник защитного заземления PE (провод обычно выделен изоляцией жёлто-зелёного цвета).
Газо- и энергоснабжение
Заземление на даче: как сделать его правильно
Основные функции заземления в частном доме
Соединение элементов электросети с землёй позволяет защитить пользователей от поражения электротоком при неисправности электроприборов или проводки. Заземление в обязательном порядке делается в современных многоквартирных домах, а также в ряде случаев уже и в индивидуальной застройке (например, без заземления газовая служба не даст вам разрешение на эксплуатацию газового котла, если в комплект входит циркуляционный насос или другое оборудование, питающееся от электросети).
Как сделать систему заземления правильно
Основной задачей при устройстве заземления становится правильное определение параметров заземляющего контура — какой длины должны быть заглубляемые проводники, какое нужно будет взять количество горизонтальных или вертикальных стержней, чтобы обеспечить эффективную утечку тока. Это зависит от характеристики грунта, называемой удельным сопротивлением заземлению. Чем ниже значение, тем меньше потребуется длина всех стержней контура. Сопротивление заземления определяется типом грунта и его влажностью, температурой, а также расположением уровня грунтовых вод. При круглогодичном использовании также желательно, чтобы заземлитель был хотя бы частично расположен ниже уровня промерзания грунта (когда вода замерзает, сопротивление мёрзлого грунта резко увеличивается).

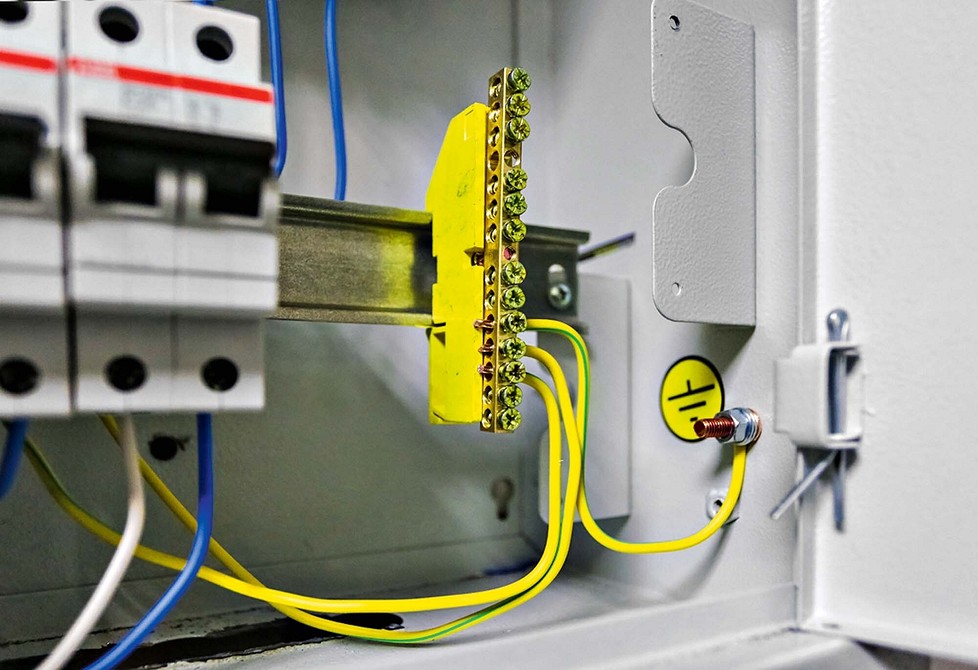

При высоком уровне грунтовых вод 1,5–2,0 м) заземляющий контур делается из трёх или четырёх стержней соответствующей длины, вертикально вбитых в землю и образующих в плане линию или равносторонний треугольник (квадрат) со стороной 1–3 м. Между собой штыри соединяют с помощью сварки металлической полосой или уголком, расположенным на глубине 50–70 см ниже уровня земли. Соединяющий проводник (например, стальная проволока-катанка сечением не менее 75 мм² или медный провод не менее 16 мм²) надёжно подсоединяется к контуру. Все места сварки обязательно изолируются (например, покрываются влагостойкой битумной мастикой). Заземляющая шина обычно устанавливается в распределительном щитке, она может монтироваться на собственном креплении с изоляцией.
| Грунт | Сопротивление заземления, Ом • м |
|---|---|
| Влажная глина | 8–30 |
| Сухая глина | 30–70 |
| Влажный суглинок | 40–100 |
| Сухой суглинок | 100–250 |
| Влажный песок | 150–400 |
| Сухой песок | До 1000 и более |
Рассчитать требуемую длину всех элементов контура проще всего с помощью онлайн-калькуляторов, которые есть на строительный сайтах. Учтите, однако, что формула довольно сложная, нужно знать толщину, влажность и другие характеристики нескольких последовательно расположенных слоёв грунта и ещё ряд параметров, поэтому для точного расчёта всё-таки имеет смысл обратиться к профессионалам.
- Источник: Журнал «Идеи вашего дома»№240
